一、 系统概述

本产品是在吸收了国内外同类产品优点的基础上开发的新型压缩空气泡沫系统，可与进口和国产各种型式车载消防泵相匹配，具有高度集成、结构紧凑、安装方便、操作简单、安全可靠、界面友好等特点。

二、 产品介绍

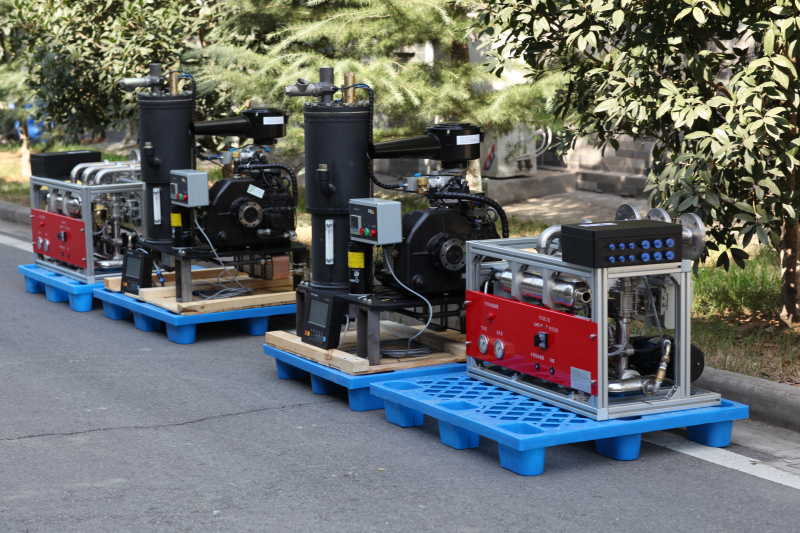

本产品主要由空气压缩机主机模块和比例混合及控制模块两部分组成，适用于后置式消防泵的主战消防车。

1. 空气压缩机主机模块

空气压缩机主机模块安装于主战消防车前器材箱，由底盘取力器通过水泵传动轴驱动压缩机，原装进口压缩机齿轮箱具有多种速比可选，可适应不同取力器及消防泵的工况需求。

空气压缩机主机模块主要包括以下配置：

1.1）空压机主机： EVO 9

产 地：德国

排 气 量: 6.0M3/Min @ 8.5bar

2) 进气控制单元 PMC

3) 空压机空滤

4) 油恒温阀

5) 空压机油过滤器

6）油气初级分离器

7）油气二级分离器（含最小压力维持阀）

8）空压机水冷板式换热器

9）高速齿轮箱（进口）

10）三相压力平衡阀

11）空压机控制模块

1.2）意大利OMSI 气动离合分动箱

产地：意大利

主转动：2,000N.m

副传动：1,000N.m (驱动螺杆压缩机)



优点：螺杆压缩机与分动箱副传动直连，高效、安全（解决电磁离合易打滑及沾油、水烧毁摩擦盘及皮带传动4年左右自然寿命及安装偏心单侧磨边的不可靠）、维护简便（定期更换齿轮油）

      且结构更紧凑节约前前器材箱空间。

2.比例混合及控制模块

比例混合及控制模块安装于主战消防车泵房，主要包括以下配置：

1）正压式全自动泡沫比例混合器

型号：FSA 8500

制造商：英国FSA

泡沫泵流量：10.2L/min

出口泄压阀

压力：10.5BAR

额定压力：16bar

马达输入功率: 500W，24V DC

转速：1,700rpm

混 合 比：0.2～1.0%，以0.1％步长调节

2）A 类水流量管路

3）A 类水流量计

4）A 类泡沫液注入管路

5）左、右枪干、湿调节比例阀及管路

6）消防炮干、湿调节比例阀及管路

7）控制面板：

泡沫液A、B选择按钮开关带指示灯：

外吸按钮带指示灯（关闭低液位保护）

工况按钮带指示灯

纯空压机 / CAFS

空压机保养说明书

空压机下次保养提示牌

机械式气压表（德国DMASS）

机械式水压表（德国DMASS）

优点：将左右枪及消防炮的干湿调节、泡沫泵、A类进水阀、自动冲洗（含压缩气体吹扫管路）及

控制阀门集成一体，利于车辆泵房布局，提高管道的工艺及系统可靠性（避免二次改造的不

到位及错误连接导致系统失败的设计。

3.其它配置及参数

电源输入:24VDC

1.一键出CAFS

2.自动冲洗

3.中文多行显示运行参数、人机界面控制

优点：所有参数、阀门动作一个界面全中文界面显示，操作简单，一键选择干、湿泡沫液

A类泡沫枪

1.5″接口，喷嘴直径：25 mm ，流量：1,200LPM@8.5BAR

制造商：法国POK
